充填付加断熱工法 スーパーウォール デュアルについて
スーパーウォール デュアルとは
住宅に求められる断熱性能が引き上げられる中で、LIXILは、従来よりさらに断熱性能を高めた充填付加断熱工法「スーパーウォール デュアル」を開発。外側付加断熱100EX・内側付加断熱100INの2タイプをラインアップし、ワンランク上の高性能住宅を提供いたします。

SUPER WALL DUAL 100EX
外側付加断熱
主な特長
T100の2倍の断熱性
外貼り断熱パネルのフルジャストカット対応
全エリアでHEAT20 G2基準をクリア※2
※1 T100H(北海道用)、スーパーシェル2×6(北海道、東北地域)もございます。
※2 自立循環型住宅設計ガイドラインモデルにおける試算値です。

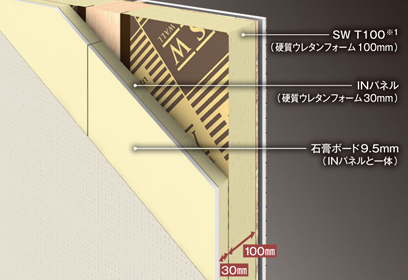

SUPER WALL DUAL 100IN
内側付加断熱
主な特長
省施工の石膏ボード一体パネル
外壁側にふけない狭小地対応
重量のある外壁材にも対応できる内側付加断熱
※1 T100H(北海道用)、スーパーシェル2×6(北海道、東北地域)もございます。
高断熱
断熱化の課題となる木材熱橋

木造住宅で充填断熱の場合、柱によって断熱材を分断してしまいます。ウレタンフォームの約46分の1の断熱性能である木材が熱を伝達してしまい木材熱橋となります。

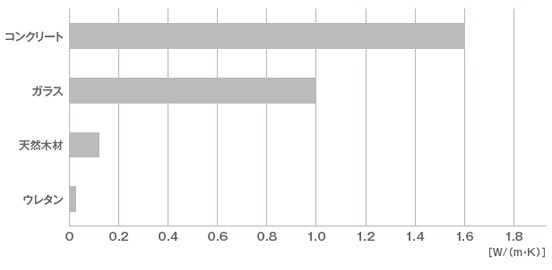

一般的な材料における室温付近での熱伝導率

※出典:平成25年省エネルギー基準に準拠した算定・判断の方法及び解説、ウレタン:スーパーウォール使用材料

※出典:平成25年省エネルギー基準に準拠した算定・判断の方法及び解説、ウレタン:スーパーウォール使用材料

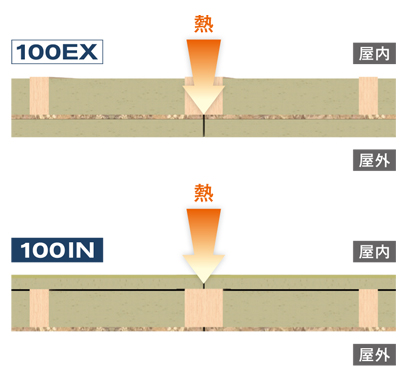

外壁断熱性能はT100の2倍

100EX/100INともに、熱を伝えやすい柱(木部)を覆う付加断熱によって熱橋を防止。断熱性能アップを実現しています。
外壁断熱性能はT100の2倍
T100パネル(硬質ウレタンフォーム100mm)にEXパネル(硬質ウレタンフォーム50mm)を付加した場合、T100パネルの約2倍。INパネル(硬質ウレタンフォーム30mm)を付加した場合、約1.6倍の断熱性能を実現することができます。

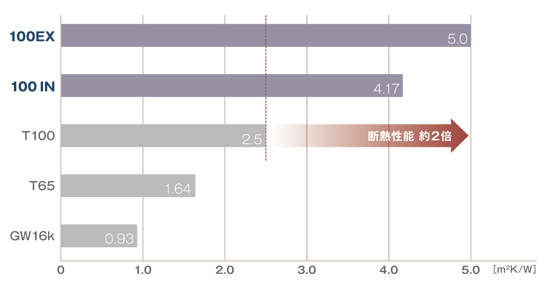

木熱橋を含めた熱抵抗値

※本試算では、木熱橋を含めた熱抵抗値のため、断熱材単体の値とは異なります。
※T100・100IN・100EXは、切欠きなしタイプの値です。
※100EX:T100+硬質ウレタンフォーム50mm
※100IN:T100+硬質ウレタンフォーム30mm+せっこうボード9.5mm
※T100:硬質ウレタンフォーム100mm充填+OSB9mm
※T65:硬質ウレタンフォーム65mm充填+OSB9mm
※GW16k:50mm充填+OSB9mm

※本試算では、木熱橋を含めた熱抵抗値のため、断熱材単体の値とは異なります。
防火
スーパーウォール デュアルは防火認定を取得
100EX/100INパネルは、「防火認定」を取得しています。そのすぐれた安全性から、防火制限地域においても、必要に応じて建築規制に対応することが可能です。

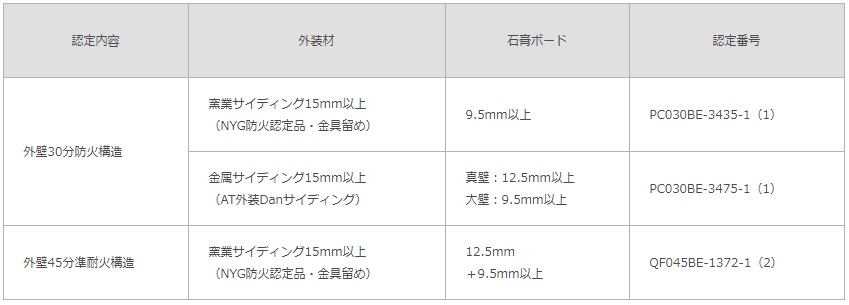

防耐火認定内容

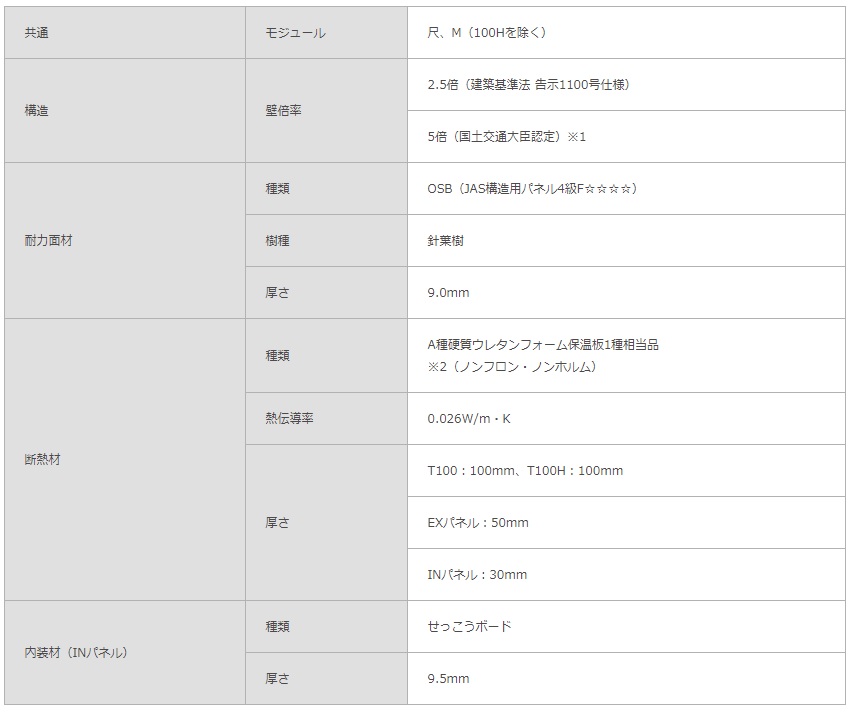

設計仕様
スーパーウォール デュアル の仕様詳細について
